Procédez ainsi :

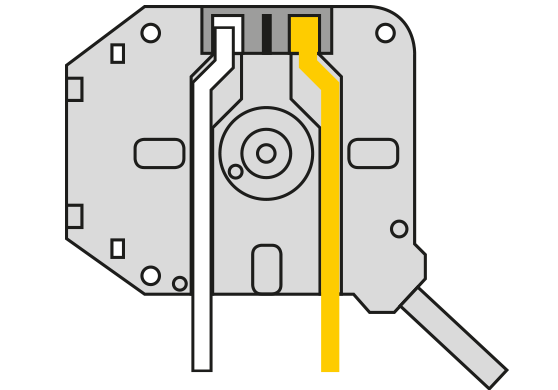

Sur la tête du moteur, enfoncer les boutons JAUNE et BLANC
ou tirer les tirettes
Dans l’armoire, appuyer et maintenir le bouton OPEN jusqu’en butée haute souhaitée
Sur la tête du moteur, appuyer sur le bouton BLANC pour le ressortir ou tirer sur la tirette BLANCHE
La butée haute est réglée
Dans l’armoire, appuyer et maintenir le bouton CLOSE jusqu’en butée basse souhaitée
Sur la tête du moteur, appuyer sur le bouton JAUNE pour le ressortir ou tirer sur la tirette JAUNE
La butée basse est réglée
Les fins de course sont réglées
Sur la lame finale, appuyer sur le couvercle de protection des piles du boitier anti-écrasement
Le coulisser vers la gauche pour l’ouvrir
Vérifier la position des switchs : 1 sur OFF et 2 sur ON
Vérifier que le potentiomètre est sur 2
Repérer le bouton PROG
Dans l’armoire, sur la carte latérale
Vérifier que les switchs 1 et 2 sont sur OFF
Repérer le bouton PROG
Repérer les 2 picots MR
A l’aide du tournevis, faire un pont sur les picots MR et appuyer en même temps sur le bouton PROG
L’armoire émet 10 bips courts puis une série de bips rapides
Relâcher le bouton et enlever le pont
Attendre les 2 bips de confirmation
Dans l’armoire, sur la carte latérale, appuyer sur le bouton PROG : l’armoire émet 1 bip, relâcher le bouton
RAPIDEMENT
Sur la lame finale, appuyer sur le bouton PROG l’armoire émet 1 bip, relâcher le bouton
Attendre les 2 bips de confirmation
Dans l’armoire, appuyer et maintenir le bouton CLOSE
Positionner la porte jusqu’en butée basse
Repositionner le switch 2 sur OFF
Repérer les boutons START et PROG
Appuyer sur le bouton PROG pendant 3 secondes, le voyant rouge s’allume, relâcher (le voyant doit rester allumé)
Appuyer le bouton START, puis relâcher
Laisser la porte faire son cycle d’apprentissage
La porte fait un mouvement
La porte monte jusqu’en butée haute
La porte descend jusqu’en butée basse
La porte remonte jusqu’en butée haute
La porte redescend jusqu’en butée basse
Attendre 10 secondes, le voyant PROG s’éteint
Tester le fonctionnement de la porte
